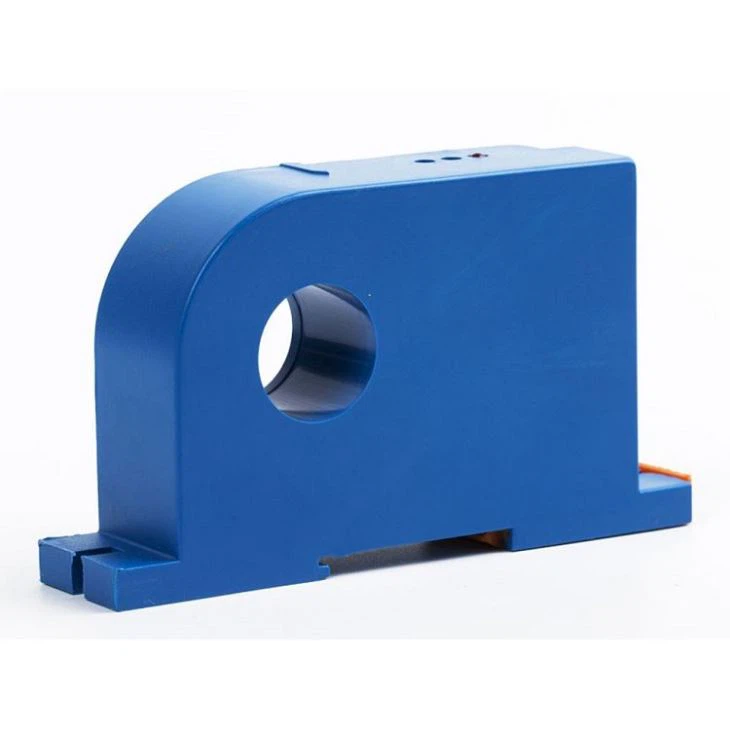

WBI022F21 (датчик струму ефекту Холла 0-5В) приймає принцип електромагнітної індукції та ефект Холла для вимірювання змінного та постійного струму в електромережі в режимі реального часу.
Інструкція з експлуатації
1. Підключіть клеми джерела живлення, виводіть відповідно і правильно, ніколи не робіть неправильне підключення для постійного струму.
2. Температура первинного провідника не повинна перевищувати 100 ° C.
3. Для досягнення найкращої магнітної муфти первинні обмотки повинні бути намотані на верхній край пристрою.
Програми:
Підходить для вимірювання струму,
Автоматичний контроль і контроль,
Виявлення та модуляція електричного сигналу,
Збір даних.
Популярні Мітки: Датчик струму ефекту Холла 0-5В, Китай, постачальники, фабрика, ціна
Основні технічні дані:
Номінальний вхід | 20A, 30A, 40A, 50A, 70A, 90A, 100A AC |
Вихідні сигнали | 0-20мА, 4-20мА постійного струму |
Клас точності | 1.0 |
Час відповіді | 300 мс |
Діапазон частот | 25 Гц ～ 5 кГц |
Статичний струм | 30 мА |
Блок живлення | +12В, +15В, +24В постійного струму |
Напруга ізоляції | ≥2500 В постійного струму, протягом 1 хвилини |
Вихідна пульсація | ＜ 6мВ |
Тепловий дрейф | 600 стор. / Хв / ° C |
Температура навколишнього середовища | -25℃～+50℃ |
Тип кріплення | DIN-рейка 35 мм кріплення або гвинтове кріплення |
Матеріал оболонки | АБС (згідно UL94V-0) |
Захист оболонки | IP20 |
Тип черепашки | з діафрагмою Ф20мм |
Вага | 120g |
Датчик струму ефекту Холла | I022F21 | I024F21 |
Тип виходу | Напруга постійного струму | Струм постійного струму |
Вихідні сигнали | 0-5 В, 0-10 В, 1-5 В постійного струму | 0-20мА, 4-20мА постійного струму |
Вантажопідйомність | 5 мА | 300Ω |
