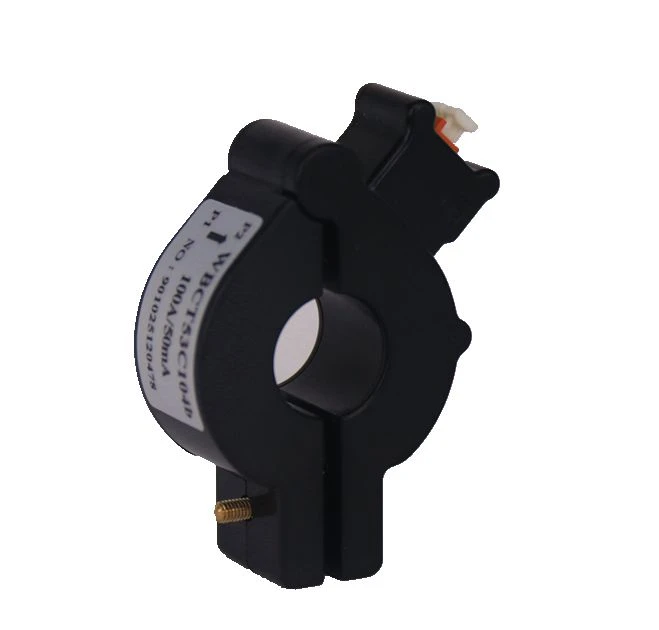

WBCT53C104b (датчик пасивного струму терміналів) використовує спеціальний модуль ізоляції для ізоляції виміряного струму змінного струму в сигнал струму змінного струму (Ig) тієї ж частоти та у фазі. Пасивний датчик струму підключення клем не потребує додаткового джерела живлення і має невеликі розміри, високу надійність, відсутність дрейфу, хорошу лінійність, швидку реакцію та економічну ефективність.
Введення проводки:
Струм, що підлягає вимірюванню, вводиться через серце, і струм надходить з поверхні Р (позначений" P" на зовнішній оболонці);
Поблизу S1 (GG quot; S1" на корпусі), вихід Ig: відстежувальний струмовий вихід, а інший вихід GND: вихідний заземлення.
Переваги:
27000 квадратних метрів непилового цеху,
30-річний досвід,
6 років' застосування на високошвидкісній залізниці,
Сертифіковано ISO, EMC, ETC.
Програми:
Інтелектуальна низьковольтна система розподілу електроенергії;
Екран живлення постійного струму, коробчаста підстанція;
Контроль температури та пожежі для трансформатора, контроль пожежі для кабелю;
Система вимірювання температури волоконно-оптичного розподільного пристрою високої напруги;
Моніторинг контактів трансформатора.
Популярні Мітки: Пасивний датчик струму проводки клем, Китай, постачальники, фабрика, ціна
Вхідні дані: AC 100A
Вихідні дані: 2000:1
Помилка лінійності: 0.5%;
Лінійний діапазон: Від 5% до 100% від номінального вводу;
Вхідна частотна характеристика: 25 Гц ~ 5 кГц;
Ізоляція витримує напругу:> постійний струм 3,0 кВ, 1 хв;
Температура навколишнього середовища: -25 ° C ~ +70 ° C.
